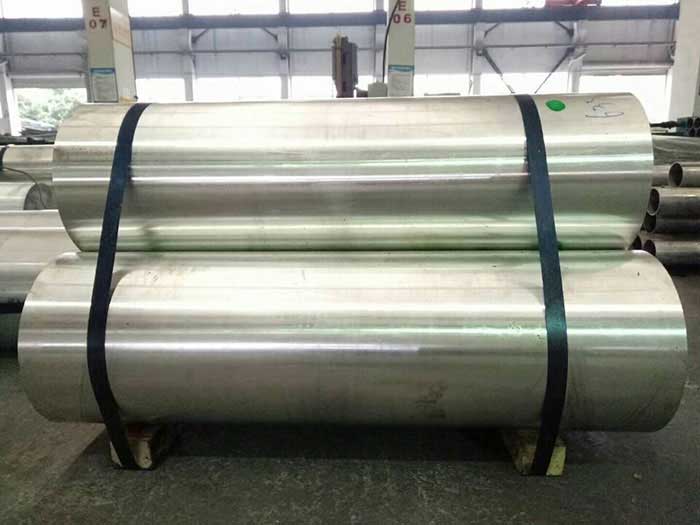

2014 AK8 алюминиевые поковки и штамповки

2014(AK8) для Al-Cu-Mg-Si высокопрочный кованый алюминиевый сплав, который может быть усилен термообработкой.Химический состав сплава подобен алюминиевому сплаву 2А14, с высокопрочным и хорошим термальным представлением обработки, легким ковать.Производительность в основном сопоставима с 2a14.Из-за высокого содержания меди в сплаве, что делает его менее коррозионной стойкостью, имеет тенденцию к межкристаллитной коррозии и коррозии в напряженном состоянии.Своя свариваемость все еще хороша,и Режа

2014 используется для изготовления колесных дисков, требующих высокой прочности, твердости и выдерживающих высокие нагрузки, таких как ободки, рамы и подвески грузовых автомобилей,топливные баки и конструкционные элементы ракетных ускорителей и т. д. 2014 также может быть изготовлен из алюминия с покрытием для повышения его коррозионной стойкости.

2014 свойство растяжении при высокой температуре разной температуры
состяние	температура/℃	Временное сопротивлениеRm/MPa	Предел текучести Rp0.2/MPa	Относительное удлинение A (%)
T6	100	439	393	15
	150	276	241	20
	204	110	90	38
T6	260	66	52	52
	315	45	34	65
	370	30	24	72


2014(AK8) алюминиевый сплав при термообработке для тонкостенных деталей со сложной структурой (толщина стенки≤30 см) подходящая температура охлаждающей жидкости составляет 60-80℃, этот параметр процесса может избежать деформации или деформации деталей при закалке.

Сплав имеет хорошую пластичность в горячем состоянии, что позволяет изготавливать шпаги и штамповки сложной формы.Плохая форма в холодном состоянии, обычно диапазон температур ковки 440 -- 320℃.

тип	сплав	Площадь проекции（m2）или вес（kg）	состояние	стандарт
поковки	5 серия	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7серия	≤3000kg	T6、T4、O、F
штамповки	5серия	≤2.5m2	O、F
	2、6、7серия	≤2.5m2	T6、T4、O、F
